Confortement du clocher
2.000 pierres de parement ont été solidarisées avec la maçonnerie par près de 7.000 agrafes.
Les pierres de deux corniches  sont retenues par deux anneaux en béton armé coulés à l'intérieur du clocher.

L'agrafage des pierres

préparation des agrafes (entailles pour l'accroche)
percement des trous très profonds
trous préparés

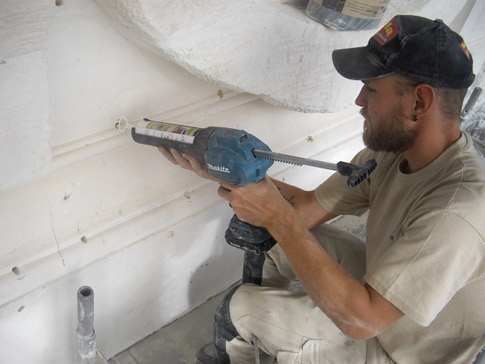

injection de résine au fond du trou

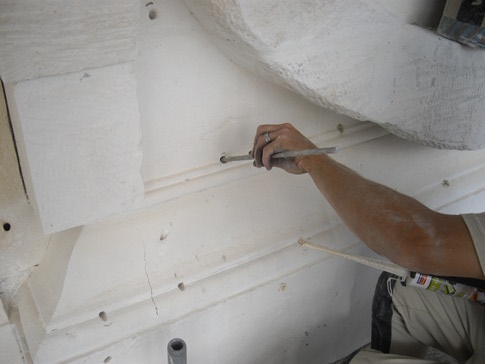

introduction de l'agrafe
enfoncement

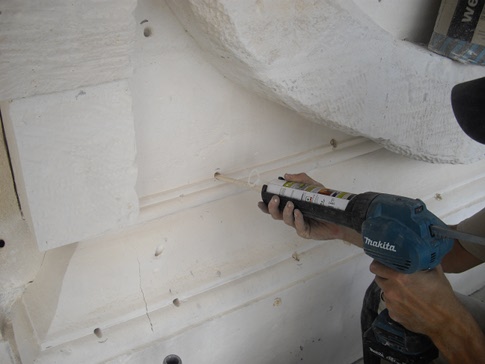

remplissage de résine jusqu'à ...

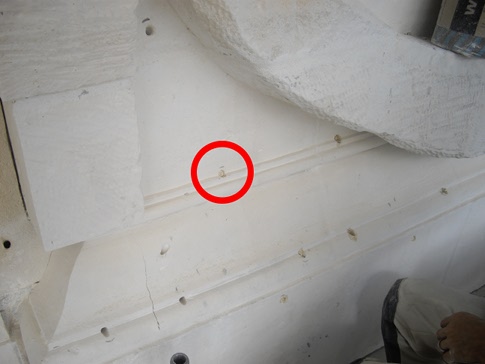

... quelques millimètres sous le niveau de la surface

Les anneaux de fixation des pierres de corniches

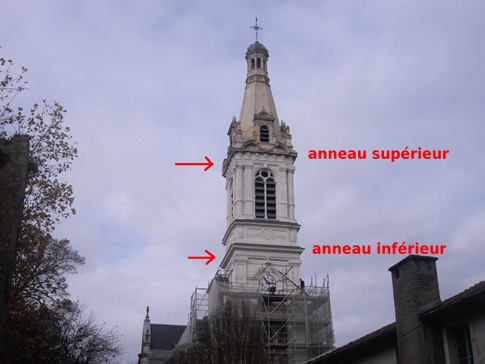

emplacement des anneaux internes

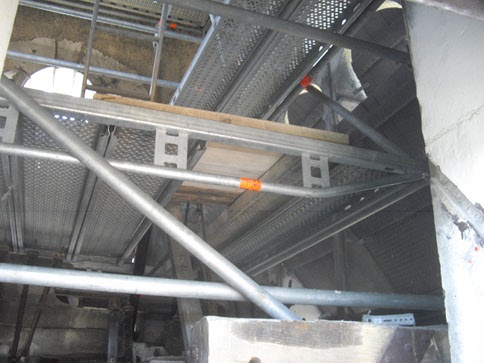

échafaudage à l'intérieur du clocher

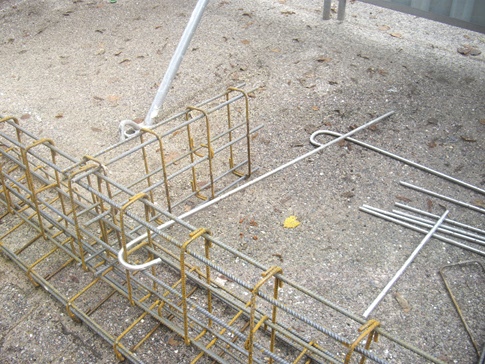

ferraillage et agrafes (jusqu'à 1m 50 de long pour les angles)
saignée dans la maçonnerie
percements pour les agrafes ...
... depuis l'intérieur
coffrage ...

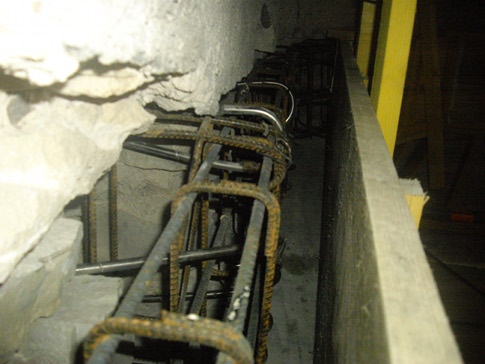

... et ferraillage

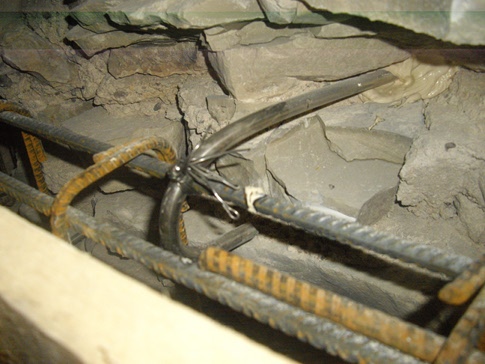

liaison agrafe / ferraillage

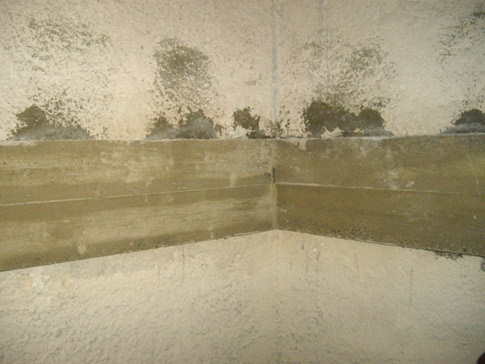

anneau supérieur démoulé
anneau inférieur - traçage
ferraillage

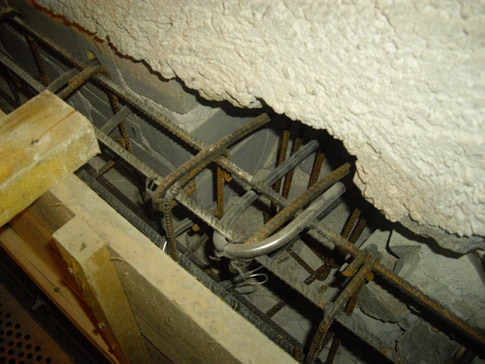

liaison agrafe / ferraillage

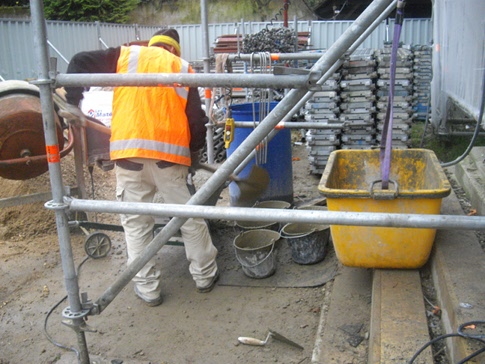

béton fait sur place et mis en seaux

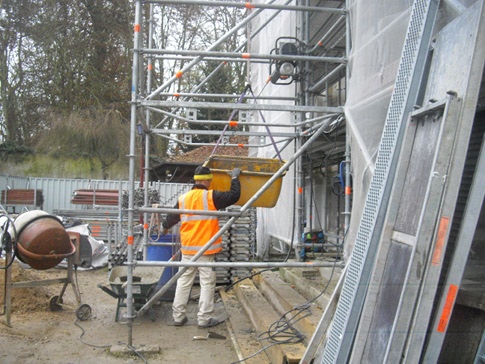

montage au treuil

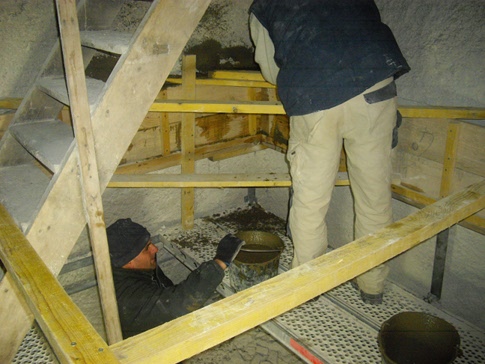

manutention des seaux de béton

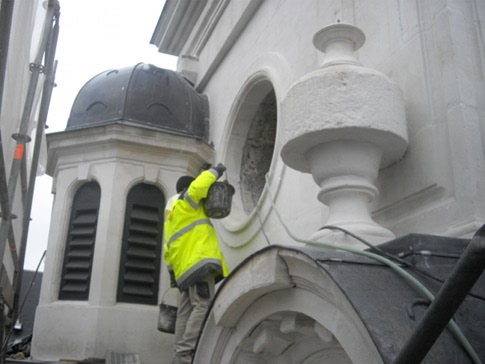

arrivée à pied d'oeuvre

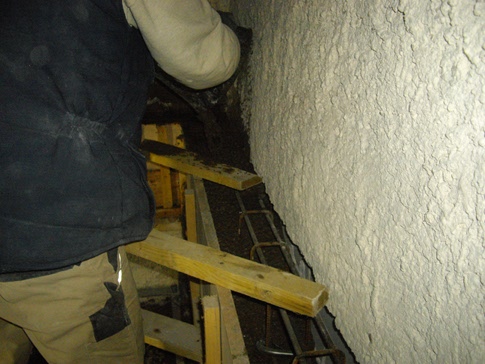

coulage du béton

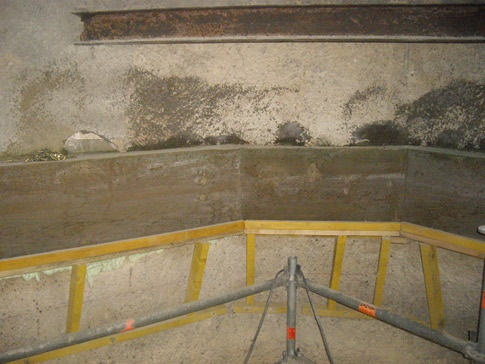

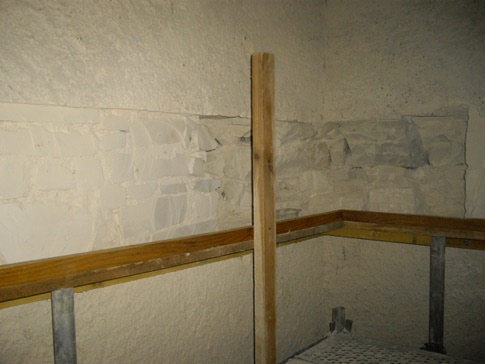

anneau inférieur ...

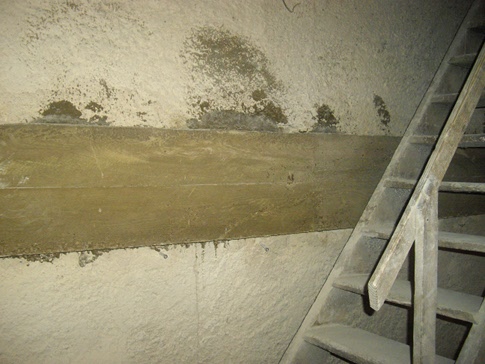

... décoffré
pose de tirants pour maintenir la voûte de la nef

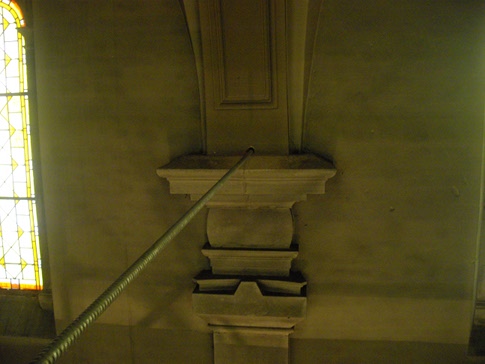

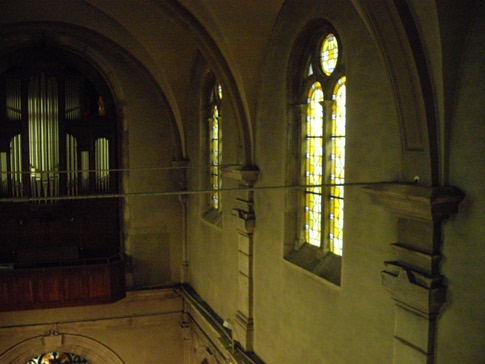

aspect intérieur

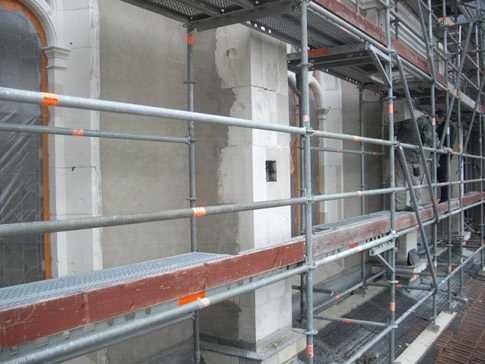

aspect extérieur

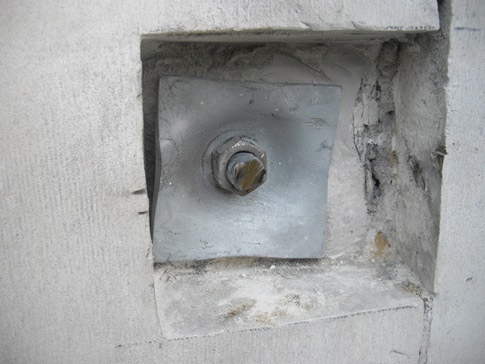

platine de fixation du tirant
